组成

由环氧树脂、煤焦沥青、防腐颜料、增稠剂和固化剂组成的两罐装漆。环氧沥青浆型防腐漆分底漆和面漆两种。

主要特性

·GBZ环氧沥青浆型防腐底漆

·GBZ环氧沥青厚浆型防腐面漆

·具有优异的耐水性和防腐性能

·具有良好的抗化学品性能耐油性

·具有良好的附着力、耐冲击性、耐磨性

·对工业和化学大气环境有较好的耐候性

·无气喷涂一道干漆膜厚度可达125μm

·具有良好的耐阴极保护性能

用途

该适用于船底、压载水舱、码头钢桩、海上石油钻井平台、水工缸闸门、矿井钢铁支架储罐底部、地下管道等作防腐蚀漆之用。

颜色外观

·HL厚浆型环氧煤沥青防腐底漆:棕色

·HL厚浆型环氧煤沥青防腐面漆:黑色

施工参数

配比：

GBZ厚浆型环氧煤沥青防腐底漆

配比=5:1 (重量比)

GBZ厚浆型环氧煤沥青防腐面漆

配比=5:1(重量比)

干膜厚度：  底漆40μm        面漆80μm

理论用量：  底漆0.16kg/㎡   面漆1.3kg/㎡

闪点：

底漆 (甲组份、漆浆) 22°C

面漆 (甲组份、漆浆) 21°C

底漆和面漆 (乙组份、固化剂) 21°C

熟化时间：20°C  30min

适用期：20°C  8h

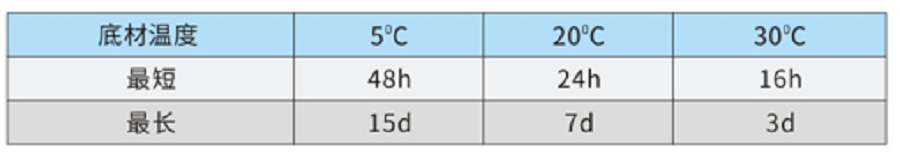

复涂间隔时间：

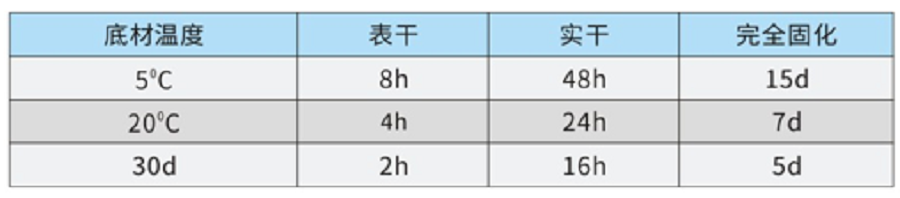

表面处理

有氧化皮钢材:喷砂处理至Sa2.5级。

无氧化皮钢材:喷砂处理至Sa2.5级或以弹性轮砂片打磨至St3级

涂有车间底漆的钢材:采用轻扫喷砂或弹性轮砂片打磨至St3级焊接、火焰切割或火工校正。

烧损部位：

除去焊渣、飞溅物、打磨平整后，以弹性轮砂片打磨至St3级

底材温度：

底材温度须高于露点以上3°C

室外施工底材温度低于5°C时，环氧与固化剂的固化反应停止，不能进行施工。

涂装方法

无气喷涂

稀释剂：   105环氧煤沥青稀释剂

稀释量：   0~5°C (以油漆重量计)

喷嘴口径： 约0.4~0.5mm

喷出压力： 20~30Mpa(约200~300kg/c㎡)

空气喷涂

稀释剂：   105环氧煤沥青稀释剂

稀释量：   0~10°C (以油漆重量计)

喷嘴口径： 约2.0~3.0mm

喷出压力： 0.2~0.4Mpa(约2~4kg/c㎡)

滚涂/刷涂

稀释剂：   105环氧煤沥青稀释剂

稀释量：   0~3% (以油漆重量计)

清洗剂：   105环氧煤沥青稀释剂

包装

甲组份   20L   桶装 20kg

乙组份   4L    桶装 4kg

贮藏期限：

12个月
